实验室集中供气/实验室气路工程一站式服务

发布时间:2023-11-28 09:14:20 文章作者:geermo

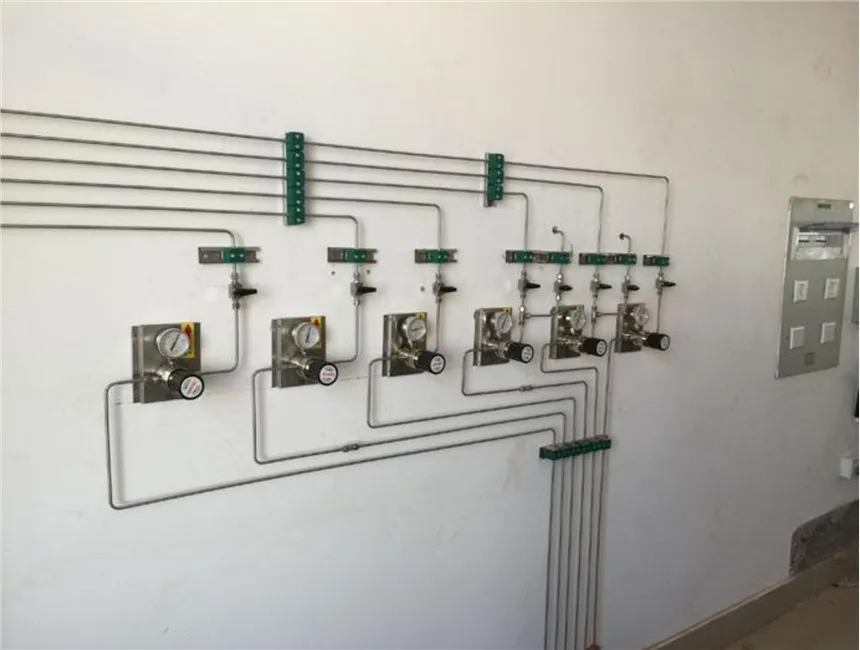

       实验室集中供气系统一般有高压钢瓶、气体切换装置、减压装置、阀门、管线、过滤器、报警器、终端箱、调节阀等部分组成。我们哥尔摩在实验室建设中,集中供气系统具有经济性与安全性的特点。

       经济性指的是建设一个集中的气瓶间可以节省有限的实验室空间,更换气瓶时不需要切断气体,保证气体的连续供应。因为使用同一气体的所有点都来自于同一气源,所以使用者只需要管理较少的钢瓶,支付较少的钢瓶租金。此种供气方式可以减少运输费用,减少退还给气体公司空瓶中的余气量,达到经济适用的目的。安全性是指气源集中存储供应,保障分析测试人员在实验中免受有毒有害气体的侵害。

       集中供气由于它的安全、便捷、美观以及便于管理,已成为实验室发展和建设的主要趋势。相对传统的分散供气,集中供气可以实现安全的气瓶管理、精准的气体监测、持久的气体供应和智能的系统控制。

施工准备

1、施工人员在施工前应认真核对施工设计图纸,按照图纸技术要求组织施工,严格贯例执行有关的规程、规范及质量检验评定标准,有变动更改处与设计人员及时办理设计变更洽商,不随意更改设计图纸,重点施工部位应进行详细的施工技术交底。

2、施工队伍进入施工现场后,听从发包方的统一安排,对现场各种成品做好保护工作,做好临时用电的安排,认真检查用电设备、配电箱、导线。

3、材料、设备应有出厂合格证和材质证明文件、检测报告,进场后会同发包方进行质量、规格、数量等核验工作并形成书面检查记录。

气路管线敷设规划要点:

(1)气瓶阀出口为GB标准的外螺纹形式(G5/8”),为了便于管路系统与气瓶连接,故从气瓶阀出口到管道系统应设有转换接头(气瓶接头)。

(2)为了在使用过程中容易更换气瓶,从上述气瓶接头到调节阀之间应设有耐高压的高压螺旋管。

(3)由于气瓶内部的气体压力为20-25MP左右,使用点的压力较小,气体压力有变化,而目数值差距较大,故应在气瓶出口处设置一级减压阀,气体使用点前设置二级减压阀。

(4)每种气体的系统中应设有紧急情况下能够快速切断供气的装置,为了保证开关系统的方便快捷,本项目的开关阀采用球阀。

(5)为了防止更换器瓶时外界空气进入管路系统,应设置球阀,球阀与排空管相连,排空管应可靠连接大气,可燃性气体和助燃性气体的排空管应独立设置,排空管出口应加装防爆逆止阀以防止回火现象的发生。

(6)在易燃气体氢气和乙快系统中,为了防止回火现象的发生,应在系统低压端(一级减压阀后)加装防爆逆止阀。

(7)气体管路系统出口处,为了便于开关系统,应设有使用点球阀。

(8)为了保证气体的纯度及管路系统的气密性,所有管道采用316L不锈钢管道,内表面经BA处理。

(9)为了便于维修和更换阀件,同时保证系统的气密性,管道与阀件的连接,应采用高压双卡套接头连接。

(10)管道固定件(管夹) 应采用耐高温材料,要求坚固、轻巧、耐用。

(11)所用调节阀控制面板、出口点控制面板及所有管道上,都应粘贴有气体成分的气体标识。

(12)瓶固定架应采用ABS工程塑料。

施工技术要点:

(1)所有不锈钢管道两端用塑料盖密封,在进入施工现场后,安装前,方可去除塑料盖。

(2)所有管件在安装进系统前,应用高纯度氮气进行三遍以上吹扫。

(3)管道敷设时应注意平直,弯管处采用弯管器,不得徒手弯曲,切断管道时,用专用切管器操作,严禁用锯子锯断管道。管道切断后,应用专用工具处理断口,严禁用普通铁刀处理。

(4)在管道的行进路线中,每隔1.5米应设置一组管夹。

(5)管道在穿越墙体及楼板处应设置套管,套管与管道之间的间隙应采用不然材料填充密封。

(6)所有调节阀固定面板、所有出口点固定架及所有管道上,都应贴设标有对应气体的成分及浓度的气体标识。

7)所有系统部件安装完毕后,应用高纯度氨气进行三遍以上的大流量吹扫。

(8)吹扫完毕后,用高纯度的氮气进行捡漏保压测试,测试压力应为工作压力的1.5倍。

(9)在整个施工过程中应注意施工安全,特别是高空作业时(在梯子或脚手架上施工),应有专人看护。

施工验收

施工结束后,我方应会同发包方进行集中供气的系统检查工作,检查的内容如下:

(1)部件材质是否符合合同中材质的要求。

(2)所有连接点是否安全可靠。

(3)管道布局是否合理、美观。

(4)气体标识是否粘贴正确、美观。

(5)管道连接是否正确。

(6)压强测试:在系统管道中充入高纯氮气,压力与工作压力相等,保证21小时目测所有部件是否有断烈及变形,管道固定架及管夹是否产生松动及脱落现象。

(7)压降测试:在系统管道中充入高纯氮气,压力为工作压力的1.5倍,保压24小时后,压力表读数变化是否小于0.25%。

(8)泄漏测试:在系统管道中充入高纯氮气,压力为工作压力的1.5倍,在系统所有部件连接处涂扶专用检漏液,每5分钟检查是否有气泡产生,此测试过程持续30分钟。

       一般实验室集中供气是将气瓶根据不可燃和可燃的不同性质分别放置在不同的气瓶间,然后将气体通过管道系统输送到实验室(仪器端)内,同时还需可以直接通过安装在实验台上的减压器,根据实验本身的需求进行调节气体的压力和流量,以便能更好的达到实验效果。实验室集中供气系统的特点主要体现在三个方面:安全、经济、纯度。

1、安全:钢瓶(气瓶)被放置在工作区外的安全区域,工作人员可以通过配备的远程切断系统在紧急状况下切断气体供应。钢瓶储存区的合理布置可以保持助燃性容器间和可燃性容器的安全间距,工作场所附件不再有高压设备,且气瓶间内有通风装置,可燃或有毒气体泄露的潜在危险也得以避免。钢瓶的操作仍必须由培训合格的人员来操作以减少重大事故发生的机率。

2、经济:建一个中的气瓶间可以节省有限的实验室空间,更换钢瓶时不需要切断气体,不仅节省了时间还能保还气体的连练供应。工作人员只需管理较少的钢瓶,支付较少的钢瓶租金,因为使用同一气体的所有使用点来自于同一个气源。此种供应方式*终会减少运输费用,减少退还给气体公司的空瓶中的余气量,使得钢瓶管理更统一和规范。

3、纯度:钢瓶更换频率的减少导致杂质进入系统的机率降低,提高了实验的准确性。
